Дефлектор ЦАГИ d 180 оцинкованная сталь 0,5 мм

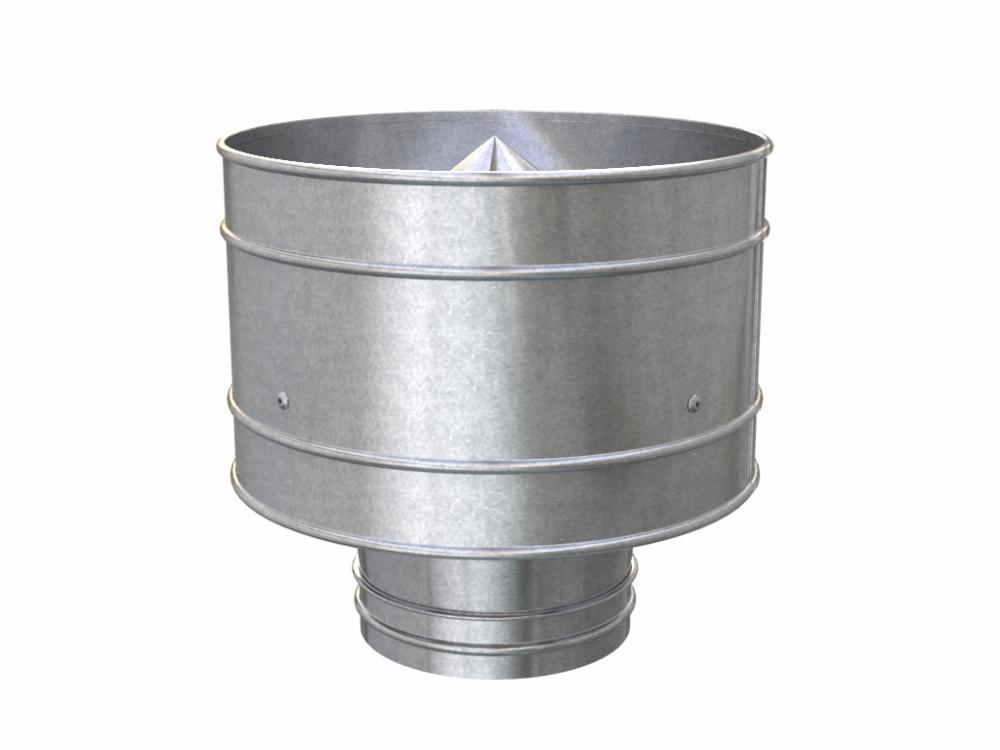

картинка Дефлектор ЦАГИ d 180 оцинкованная сталь 0,5 мм
Арт: VTL-00149951
В наличии
2 060 руб. за шт
Общая цена:
 2 060 руб.

Характеристики товара

  • Диаметр D (мм): 180
  • Соединение: [нп]
  • Металл: Оц.С/0,5/
  • Артикул: VTL-00149951
  • Производитель: ВИНТЭЛ

Описание товара

Оцинкованный дефлектор предназначен для монтажа на вытяжных воздуховодах над кровлей зданий, где используется как элемент вентиляционной системы.

Особенности дефлектора

Такое изделие имеет цилиндрическую форму.

Главными функциями дефлектора на 180 мм являются:

  • предупреждение обратной тяги;
  • усиление вытяжки в системе вентиляции;
  • защита системы от атмосферных осадков.

Функционирование дефлектора ЦАГИ на 180 мм обеспечивается законами физики и происходит следующим образом: на фоне обдувающего изделие воздуха снаружи уровень давления в нем опускается менее атмосферных показателей. За счет этого массы воздуха (благодаря тяге в вентиляции) устремляются в область низкого давления, то есть внутрь дефлектора, и так выходят наружу. Именно поэтому они наиболее распространены в системах вентиляции, относящихся к типу с естественным побуждением.

Конструкция

  • Парубок, являющийся вытяжной шахтой, будучи соединенным с узлом прохода либо воздуховодом.
  • Диффузор, представляющий собой направленный от патрубка к верхней стороне дефлектора конус расширяющегося типа.
  • Обечайка или наружный патрубок.
  • Колпак, предохраняющий систему вентиляции от дождя и прочих осадков, пыли и других нежелательных загрязнений.
  • Лапки, используемые для крепления колпака.

Порядок монтажа

Установка изделия выполняется на крыше объекта/помещения, прямо на узел прохода, кровлю либо на воздуховод. В процессе монтажа оцинкованного дефлектора с диаметром 180 мм требуется соблюдать следующие условия:

  • Изделие располагают в месте, где он доступен для обдува воздушными потоками при любых вероятных их направлениях.
  • Установка дефлектора недопустима в так называемых зонах распространения аэродинамических теней, создаваемых, к примеру, вблизи с расположенными зданиями.
  • Дефлектор разрешается размещать на высоте минимум 150-200 см над уровнем крыши.
  • Использование изделия из стали с цинковым покрытием предполагает вытяжку только неагрессивных воздушных масс.
  • В ходе установки в системе вентиляции обязательно до дефлектора устанавливается задвижка/шибер, которые нужны для предупреждения избыточной тяги в периоды усиления ветра.

Купить дефлектор  ЦАГИ оцинкованный диаметром 180 мм можно на нашем сайте компании производителя Винтэл!
