«Советуем»: выбираем воздуховоды по пропорциям сечения

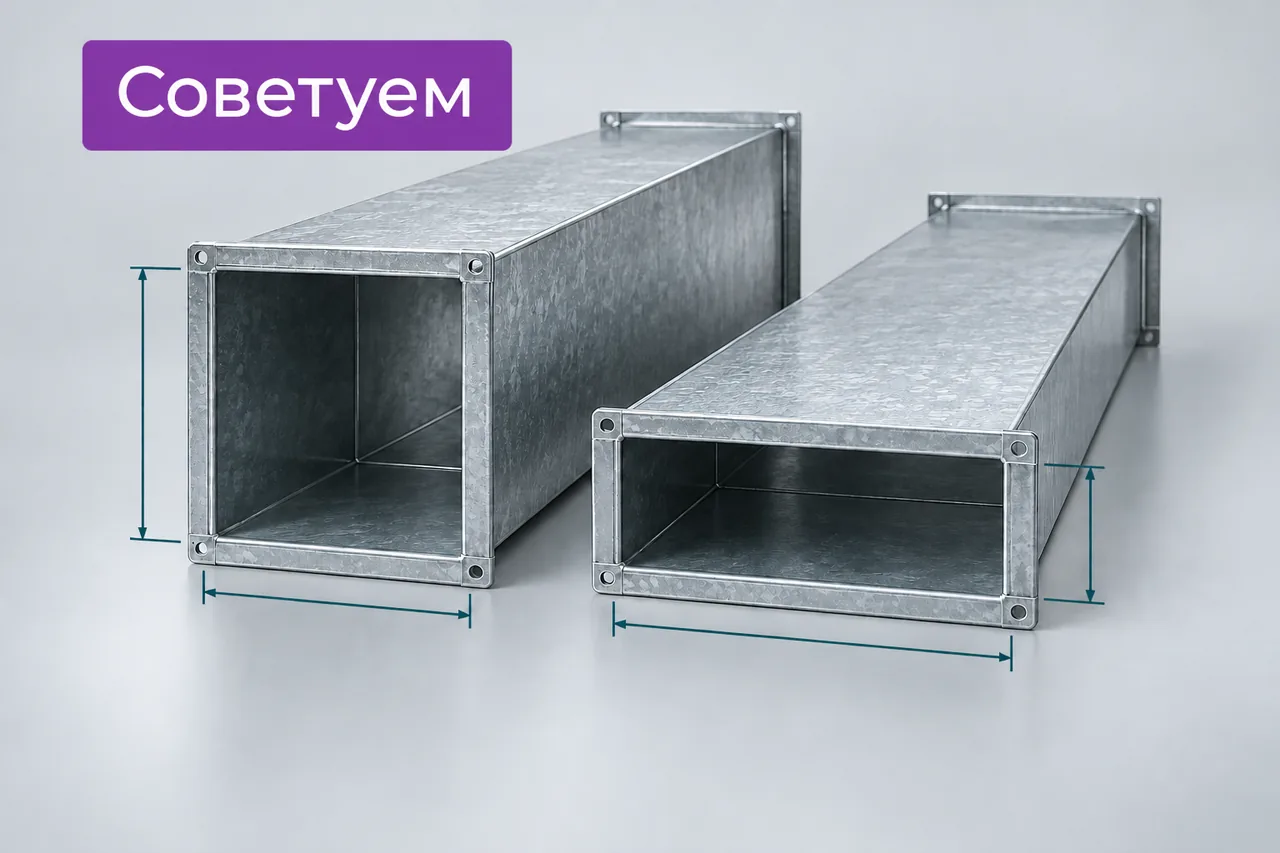

На обложке этой новости — та самая фиолетовая плашка «Советуем», которую вы можете увидеть на карточках воздуховодов в нашем каталоге. Мы обновили правило её назначения для прямых прямоугольных воздуховодов. За отметкой стоит проверка размеров сечения: большую сторону делим на меньшую. Если результат не превышает двух, товар получает отметку.

Как работает правило

K = max(a, b) / min(a, b) ≤ 2

Здесь a и b — стороны сечения в миллиметрах, max — большая сторона, min — меньшая. Иначе говоря, плашкой отмечены сечения от квадратного 1:1 до прямоугольного 2:1 включительно.

• 100×100 мм: 100 / 100 = 1 — соответствует правилу.
• 500×400 мм: 500 / 400 = 1,25 — соответствует правилу.
• 400×200 мм: 400 / 200 = 2 — соответствует правилу, включая саму границу.
• 1000×100 мм: 1000 / 100 = 10 — плашка по этому правилу не назначается.

Порядок сторон ничего не меняет: 200×400 и 400×200 проходят одну и ту же проверку. Длина секции также не влияет на отметку — мы оцениваем именно форму поперечного сечения. Правило действует для опубликованных прямых прямоугольных воздуховодов с проверенными размерами.

Почему пропорции имеют значение

При одинаковой площади сечения у более компактного прямоугольника меньше периметр стенок. Это благоприятно для снижения потерь давления на трение по сравнению с сильно вытянутым сечением при сопоставимых условиях. В аэродинамических расчётах геометрию учитывают, в частности, через гидравлический диаметр: D_h = 2ab / (a + b).

Основа этого объяснения — расчёт сопротивления воздуховодов, описанный в ASHRAE Handbook, глава «Duct Design». Сам порог 2:1 — выбранный ВИНТЭЛ критерий для плашки. Он помогает быстро выделить компактные сечения в каталоге.

У вытянутого воздуховода площадь сечения не «пропадает»: воздух движется по всему свободному каналу, а скорость распределяется неравномерно. Поэтому отметка не означает, что другие размеры не работают. Плоское сечение может быть необходимо, например, при ограниченной высоте пространства для прокладки.

Как пользоваться плашкой при выборе

Если проект допускает несколько вариантов сечения, «Советуем» поможет обратить внимание на их пропорции. При этом окончательный размер выбирают по требуемому расходу воздуха, допустимой скорости, потерям давления и условиям размещения. Одна отметка не гарантирует нужный расход или уровень шума во всей системе.

Проверьте также длину, толщину металла и соединения в карточке товара. Для круглых воздуховодов и фасонных деталей это правило не применяется.

Перейти к прямым прямоугольным воздуховодам и сравнить исполнения с плашкой «Советуем».
