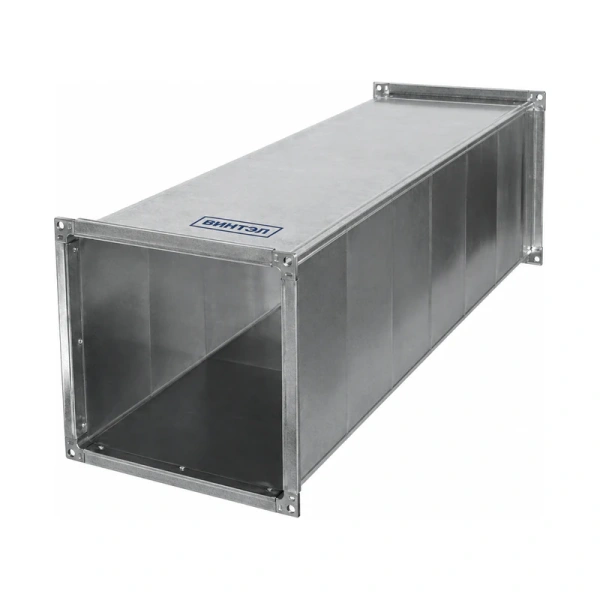

Воздуховод прямоугольный

Воздуховод прямоугольный оцинкованный

Особенности металлических воздуховодов

Сегодня купить воздуховоды можно различных размеров. Они соединяются между собой с помощью фланцев и создают в итоге единую конструкцию. Есть вариант сборки без фланцев, здесь в роли крепежа выступает бандаж из стальных реек и металлических полос.

Сфера использования таких воздуховодов велика. На их основе делают системы вытяжек, вентиляции, дымоходов в жилых домах, административных, общественных зданиях, на производственных предприятиях. Для изготовления таких изделий используют:

• Оцинкованную сталь с толщиной от 0,55 до 1,2 мм.

• Нержавеющую сталь с толщиной от 0,5 до 0,8 мм.

• Низколегированную сталь.

• Алюминиевый сплав.

Преимущества оцинкованных воздуховодов от компании «Винтэл»

Такие изделия имеют следующие положительные стороны:

• Пожарная безопасность. Воздуховоды относятся к 0-му классу огнестойкости, благодаря чему имеют широкую сферу применения.

• Жесткость. Данный параметр у изделий максимальный из возможных. В связи с этим, металлические конструкции способы выдержать большое внутреннее давление, обладают оптимальной механической прочностью.

• Долговечность. Воздуховоды, цена на которые не завышена, способны прослужить много лет.

• Простота в сборке. Для их соединения потребуется небольшое количество крепежей.

• Пластичность. Металлические конструкции сохраняют свою форму при динамических и статических нагрузках. Некоторые разновидности изделий можно сгибать под любым углом, без использования дополнительных элементов в конструкции.

• Приспособленность. Можно применять арматуру, элементы сопряжения, изготовленные самостоятельно.

Способы монтажа

При сборке прямоугольной вентиляции следует использовать блоки длиной не более 15 метров. Процесс сборки:

• Разметка мест на трубах и фасонных изделиях, где будут сверлиться отверстия, устанавливаться различные крепежные элементы.

• Выполнение работ по сверлению отверстий.

• Монтаж хомутов при помощи болтов.

• Заделка всех швов и щелей с использованием ленты или герметика. Соединения воздуховодов с разными размерами фиксируются скобами.

• Сборка элементов конструкции в укрепленные узлы.

• Монтаж всех крепежей.

• Установка и подвешивание готовых конструкций.

• Соединение секций воздуховодов.

• Герметизация стыков.

Если воздуховоды для вентиляционной системы монтируются на улице или в неотапливаемых помещениях, их необходимо дополнительно утеплить. Так можно будет избежать образования конденсата внутри системы. Рекомендуется это сделать для всех стальных конструкций.

Эффективная теплоизоляция позволит защитить вентиляцию от образования в ней большого количества влаги, которая при минусовой температуре превратится в лед. Замерзшая система вентиляции может привести к выходу из строя вентиляционного оборудования.

Компания «Винтэл» производит и реализует продукцию уже много лет. Цена на воздуховод прямоугольный удивит клиента, позволит существенно сэкономить.

Где применяются прямоугольные воздуховоды?

Воздуховоды шириной 200 мм с прямоугольными сечениями считаются универсальными изделиями. Они пригодны для сооружения всего комплекса вентиляции. Ими удобно прокладывать и ответвления от магистральных каналов, если необходимо изменить сечение. В этом случае пользуются конусообразными моделями с прямоугольным кожухом. В воздуховодах другой конец делается круглым, он суживается до соответствующего диаметра.

Типоразмеры

Выпускаются воздуховоды при соблюдении требований, которые изложены в актуальной нормативной документации. Благодаря стандартизации изделий, разработана специальная таблица. Сведения позволяют выяснить соответствие диаметра круглых элементов габаритам прямоугольных компонентов. Табличные данные помогают установить массу конструкции, её длину, а также площадь поверхности. К стандартным типоразмерам относятся:

• Толщина стенок, находящаяся в диапазоне 0,55...1 мм.

• Периметр. Значение не бывает больше 2,5 м по сечению.

Востребованы воздуховоды с сечением 200 мм на 90 мм. Гидравлические воздуховоды не ограничены в длине, поэтому изготавливаются с учётом требований проектировщиков. Следует подбирать сечения, которые эквивалентны размерам присоединяемых элементов.

Алгоритм вычисления требующегося сечения, длины

Расчёты требуемого количества и типа воздуховодов осуществляются в 4 стадии:

1. Выяснение расхода воздуха. Потребуется воспользоваться специальной формулой для определения параметра G, измеряемого в м3/с. Итоговая величина делится на 3600.

2. Скорость движения воздушных потоков. Она задаётся с учётом назначения помещения, где планируется установить воздуховоды 200. Ничего рассчитывать не требуется. Чем меньше выбранная скорость воздуха в каналах, тем меньше посторонних шумов издаётся, снижается и вибрация.

3. Определение площади сечения. Вычисление подразумевает использование особой формулы. Расход воздуха делится на выбранную скорость.

4. Выбор воздуховода. Зная площадь, легко подобрать подходящее сечение. Предпочтительно прямоугольный канал брать с некоторым запасом, чтобы при его эксплуатации избежать непредвиденных моментов.

Подбор конкретной модификации воздуховода целесообразнее выполнять, основываясь на нормативных документах. В них приводятся таблицы с наиболее распространёнными типоразмерами. Сегодня заказать воздуховоды сечением 200 x N и других размеров в требуемом количестве с доставкой можно в магазине «Винтэл».

Как купить воздуховод по цене от производителя?

Для совершения покупки на нашем сайте есть несколько способов:

• через форму обратной связи "Оставить заявку",

• добавить товар в корзину и оформить заказ,

• позвонить по телефонам указанным в шапке сайта,

• заказать звонок через форму "Заказать звонок" в шапке сайта.

После оформления заказа наши менеджеры свяжутся с Вами для подтверждения заказа, также они проконсультируют Вас по любому интересующему вопросу!
