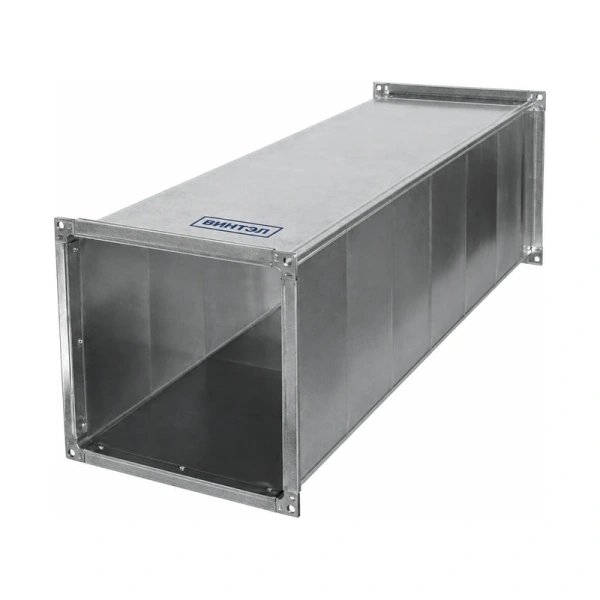

Воздуховод прямоугольный 500×500 — стандарт магистральной вентиляции средняя сетка

Воздуховод прямоугольный 500×500 — прямой участок магистрали приточно-вытяжной вентиляции среднего сечения, базовый размер для приточных установок KORF UTR / ВЕЗА КЦКП. При 5 м/с расчётный расход — 4 500 м³/ч через номинальное сечение 500×500 мм. Изготавливается на собственном производстве в Домодедово в стандартной длине 1250 мм, фланец [20] (PG20) или [30] (PG30) для длинных магистралей.

Под приточные установки KORF / ВЕЗА / Daikin

Сечение 500×500 мм — топ-ходовое для магистрального воздуховода. Применяется со следующим оборудованием:

ПроизводительСерияПроизводительностьПрименение
ВИНТЭЛгибкая вставка 500×500—виброразвязка

При выборе под конкретный проект — присылайте чертёж приточной установки, рассчитаем согласование сечений за 1 день.

Расчёт скорости и сечения

Расчётный расход через номинальное сечение 500×500 мм: при 4–5 м/с — 3 600–4 500 м³/ч, при 6 м/с — 5 400 м³/ч. Эти значения получены по площади сечения и не определяют допустимый режим изделия.

Толщины и материалы для магистралей

Производство и доставка

Стандартные позиции (длина 1250 мм, оцинковка 0,5-0,7 мм, фланец [20]) — отгрузка со склада в течение 1 рабочего дня. Изделия по чертежам или нестандартные конфигурации — 3-5 рабочих дней с момента согласования. Доставка своим транспортом по Москве и Московской области.

Смежные размеры в сетке магистрали
