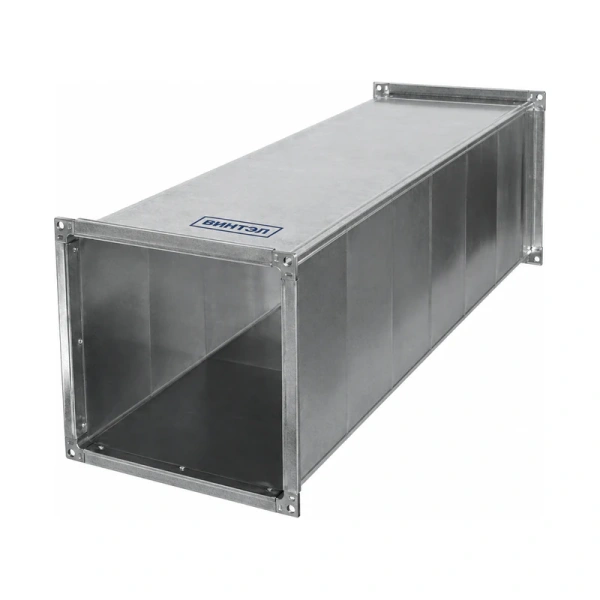

Воздуховод прямоугольный 100×100 в офисной вентиляции и компактных системах компактный размер

Воздуховод прямоугольный 100×100 — компактный прямой участок магистрали приточно-вытяжной вентиляции, востребован в офисной вентиляции, фанкойлах канального типа, малых приточках и квартирных системах. Стандартная длина 1250 мм, оцинкованная сталь 0,5 мм — оптимально для лёгких систем с расходом воздуха в офисном диапазоне (~~300 м³/ч).

Совместимость с фанкойлами и малыми приточками

Сечение 100×100 мм характерно для следующего оборудования малой и средней мощности:

ПроизводительСерияПроизводительностьПрименение
ВЕЗАмини КЦКП-1.6~600 м³/чмини-приточки

Толщина металла и материалы для лёгких систем

Срок 1 рабочий день со склада

Малые сечения — самые ходовые позиции, всегда в наличии на складе в Домодедово. Отгрузка в день заказа при оформлении до 12:00. Доставка по Москве и МО своим транспортом, день в день. Самовывоз с производства.

Похожие компактные размеры

Воздуховод прямоугольный 200×100Воздуховод прямоугольный 100×150Воздуховод прямоугольный 150×100← все воздуховод прямоугольный

Расчёт количества 100×100 для типового объекта

Для офиса 80–120 м² с расходом воздуха 500 м³/ч обычно нужно: 30–40 п.м. прямого воздуховода 100×100 (магистраль + отводы к диффузорам), 5–7 отводов 100×100 (повороты), 2 тройника (ответвления к рабочим зонам) и 1 переход на круглое сечение для подключения к канальному фанкойлу. При высоте потолка 2,7–3,0 м и стандартной длине секции 1250 мм такая комплектация укладывается в смену монтажа. Точные количества — по проекту приточно-вытяжной установки.

Фасонные элементы для системы 100×100

На производстве ВИНТЭЛ изготавливаются под систему 100×100 все необходимые сетевые элементы из той же оцинкованной стали 0,5–0,8 мм:

Отвод угловой 100×100 Тройник 100×100 Переход прямоугольный 100×100 Переход 100×100 на круглое Зонт крышный

Преимущества заказа 100×100 на заводе ВИНТЭЛ

Частые вопросы по воздуховоду 100×100

Чем сечение 100×100 отличается от 100×150 и 150×150?

100×100 — квадрат, расход воздуха при стандартной скорости 5 м/с около 180 м³/ч (расчётно по геометрии). 100×150 даёт ~270 м³/ч, 150×150 — ~400 м³/ч. Выбирают по требуемому расходу с приточной установки: для одного канального фанкойла Daikin FWB или малой приточки ВЕЗА КЦКП-1.6 этого хватает.

Какую толщину металла выбрать для офисной вентиляции 100×100?

Для общеобменной вентиляции офиса в стандартных условиях достаточно оцинкованной стали 0,5 мм — это ГОСТ-минимум по жёсткости для прямоугольных сечений до 250 мм. Если магистраль длиннее 20 м или давление выше 250 Па — берите 0,7 мм. Для систем дымоудаления нужна чёрная сталь 1,2–2,0 мм с покрытием БИЗОЛ МБОР (отдельный заказ).

Какая длина секции стандартная и можно ли заказать нестандарт?

Стандартная длина — 1250 мм, она у нас на складе в Домодедово. Также производим 500 и 1000 мм — типовые для коротких участков. Любую нестандартную длину (от 100 мм до 2500 мм) делаем на заказ по DWG или ТЗ — срок 2–3 рабочих дня.

Сколько метров 100×100 нужно для офиса 100 м²?

Для офиса 100 м² с потолком 2,7 м (объём ~270 м³) при расчётной кратности воздухообмена 2–3 раза в час нужно 500–800 м³/ч. Сечение 100×100 покрывает один диффузор на ~150–200 м³/ч — то есть на офис понадобится 3–4 терминальных ответвления + магистраль. Это в среднем 30–40 п.м. воздуховода + 5–7 фасонных элементов.

Какой расход воздуха обеспечивает 100×100?

Сечение 100×100 = 0,01 м². При рекомендуемой скорости 4–5 м/с (для офисов и тихих помещений) расход составляет 140–180 м³/ч. При промышленной скорости 6 м/с — до 216 м³/ч. Превышать 6 м/с не рекомендуется: шум воздушного потока становится слышен в помещении.

Что входит в комплект системы (кроме самих секций)?

Для собранной системы 100×100 нужны: отводы на каждый поворот, тройники на каждое ответвление, переходы при стыковке с другим сечением (например, на круглый воздуховод 125 мм для фанкойла), фланцы (стандартный профиль 20 мм), крепёж (хомуты, шпильки, шинопрофиль), уплотнительная лента. Всё изготавливаем сами или комплектуем с нашего склада.

Есть ли сертификат на металл и продукцию?

Да. На все изделия из стали действует Сертификат соответствия № РОСС RU.32001.04ИБФ1.ОСП28.99357 (орган сертификации ООО «Прогресс», действует до 28.04.2029). Производство ведётся по ТУ 28.25.30-001-43674677-2020. Сертификат покрывает оцинкованную, холоднокатаную, горячекатаную и нержавеющую сталь — для систем вентиляции, дымоудаления и кондиционирования. Копию направим менеджером по запросу.
