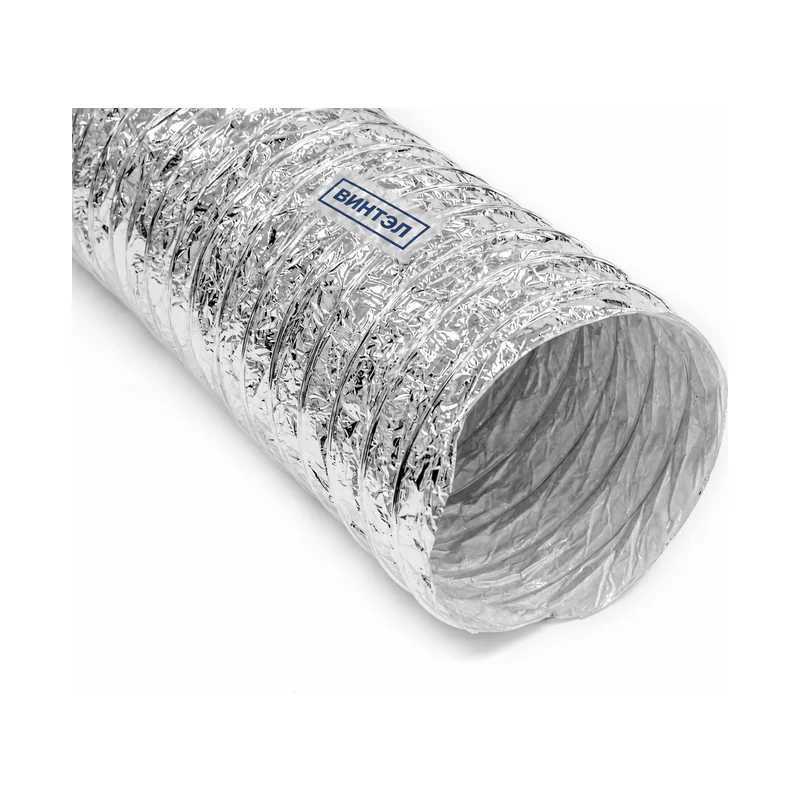

Неизолированный воздуховод

Купить Неизолированный воздуховод
Воздуховоды неизолированного типа изготавливаются из многослойной металлизированной пленки, обладающей прочным каркасом из стальной проволоки. Их диапазон рабочих температур варьирует от -30 до +130 градусов Цельсия. В условиях данного температурного интервала воздуховод сохраняет все свои характеристики в полной мере. Следует отметить, что такие воздуховоды способны эффективно функционировать при воздушном потоке со скоростью до 30 м/сек. Такие конструкции воздуховодов широко применяются для установки систем циркуляции воздуха в вентиляционных системах, в системах воздушного отопления, а также на периферии крупных вентиляционных систем.
Основные характеристики
1. Материал: Обычно изготавливается из многослойной металлизированной пленки, обладающей прочным каркасом из стальной проволоки.
2. Диаметр: Имеет различные диаметры в зависимости от требований вентиляционной системы и объема воздуха, который необходимо передвигать.
3. Отсутствие изоляции: В отличие от изолированных воздуховодов, неизолированный гибкий воздуховод не оборудован слоем теплоизоляции, что делает его более подходящим для определенных условий использования, например, в помещениях с контролируемой температурой.
4. Гибкость: Обладает высокой гибкостью и поддается изгибам, что обеспечивает легкость в монтаже в сложных пространствах и изменения направления воздушного потока.
5. Применение: Часто используется в системах вентиляции, кондиционирования воздуха и отопления для соединения воздуховодов и вентиляционных устройств, где требуется гибкость и маневренность.
6. Экономичность: Неизолированный гибкий воздуховод обычно более экономичен в производстве и установке, что делает его привлекательным вариантом для различных проектов.
Вывод: Неизолированный гибкий воздуховод представляет собой универсальное решение для транспортировки воздуха в вентиляционных системах. Его простота, гибкость и отсутствие слоя изоляции делают его эффективным в определенных сценариях использования, где требуется подвижность и простота монтажа.
Фильтр
Диаметр D (мм)
Все
Советуем
Все


Неизолированные воздуховоды

Гибкие неизолированные воздуховоды изготавливаются с проволочным каркасом, который создается на основе высокоуглеродистых марок сталей. Применяемая здесь проволока имеет толщину 0,8...1,7 мм.

Термическая обработка материала осуществляется дважды. Изначально исходная заготовка подвергается воздействию высокой температурой, далее собранный из нее каркас высушивается. Несущая металлоконструкция в обязательном порядке защищается пленкой, предохраняющей от высокой влажности и возникновения коррозийных очагов. После перечисленных мероприятий выполняется намотка внешней оболочки.

Благодаря тщательной подготовке каркаса неизолированного воздуховода, изделие наделяется уникальными свойствами:

  • Высокие прочностные характеристики. Утверждение относится не только к прочности на разрывающие и изламывающие усилия. Здесь обеспечивается стойкость к высокотемпературным режимам. В результате сохраняется целостность конструкции после многолетней эксплуатации.

  • Выдающаяся упругость определяет гибкость воздуховода, которая относится к важнейшим показателям. На протяжении многих лет эксплуатации упругие качества остаются на необходимом уровне независимо от интенсивности изменения давления транспортируемых воздушных потоков.

  • Повышается способность противостоять коррозийным процессам, влаге, агрессивным химическим соединениям. Влажный воздух с конденсатом на поверхностях трубы не могут негативно повлиять на каркасную металлоконструкцию неизолированного воздуховода из-за наличия надежных защитных покрытий.

Дополнительная защита проволоки от влаги обеспечивается за счет размещения ее между прослойками оболочки. При этом значительно возрастает сложность изготовления. Увеличиваются и требования к качеству антикоррозийных покрытий каркаса неизолированного воздуховода, соприкасающегося с алюминиевым сплавом на больших площадях.

Конструктивные особенности оболочки гофрированных неизолированных воздуховодов

В качестве сырья используется алюминий или полиэфир, например, лавсан, а также алюминиевое полотно, ламинированное полиэфирной тканью. Встречаются и версии, полностью сделанные из винила.

Оболочка представляет собой ленту различной ширины. Толщина ее находится в пределах 5...15 мкм. Лента наматывается поверх проволочного каркаса внахлест послойно. Количество слоев с их взаимным расположением могут быть различными.

Производимые компанией «Винтэл» неизолированные воздуховоды имеют высокое качество!
