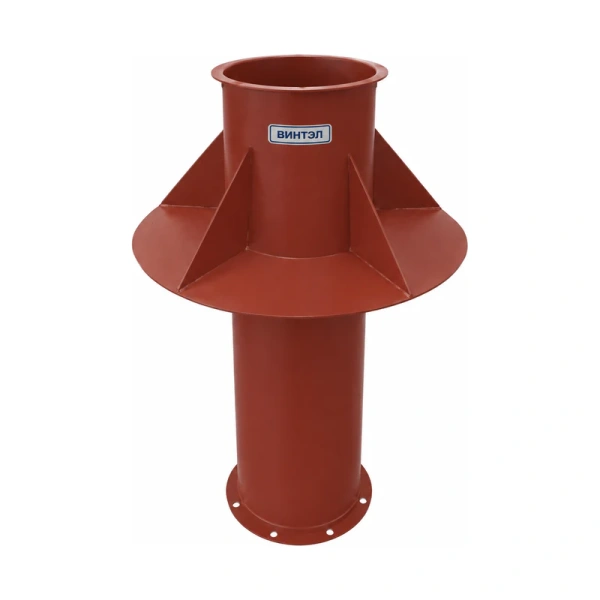

Узел прохода УП1 без клапана для вентиляционных систем

Конструкция и монтаж

Проходной узел, который используется при создании крышной вентиляции, представлен в виде металлического, пластикового или комбинированного изделия. Он располагается на сквозном отверстии в кровле, крепится в стакане из металла. После монтажа узла прохода обязательно герметизируется, а также утепляется отверстие как снаружи, так и внутри. В нижней области фиксируется воздуховод вентиляционной системы, а вверху располагается капельник или дефлектор.

Сегодня при обустройстве вентиляционных проходов особо актуально использование фасонных элементов, предназначенных именно для кровельной вентиляционной сети. Они представлены в виде комбинированных приспособлений, в структуре которых присутствует стальная оцинкованная труба и покрытие из полипропилена снаружи. Внизу есть уплотняющая вставка, а вверху колпак с дефлектором.

Специфика планировки и монтажа узла прохода напрямую связана с несколькими факторами:

• Вид кровли. Она бывает плоской, одно- и двускатной, а также со сложной конфигурацией.

• тип используемого кровельного материала. В большинстве ситуаций применяется гибкая или керамическая черепица, профнастил.

• Угол ската кровли.

Специалист обязательно учитывает эти особенности при выборе фасонных изделий. На сайте компании «Винтэл» можно купить узлы прохода с различной конфигурацией.

Главный элемент узла прохода, монтируемого на вентиляционной трубе, - специальный фасонный элемент в форме патрубка с плоским основанием. Оно соответствует материалу и форме кровли. На рынке предлагается множество разновидностей таких изделий, подходящих для той или иной инженерной вентиляционной системы. Это может быть выход для вытяжки или проходной компонент для труб.

На рынке предлагаются специальные узлы прохода без клапана, которые предназначены для монтажа на фальцевой и мягкой кровле, профнастиле, металлочерепице. Качественные изделия обязательно соответствуют геометрии кровли, поэтому обеспечивается идеальная герметизация изделия при монтаже на крыше.

Типовые варианты исполнения проходок

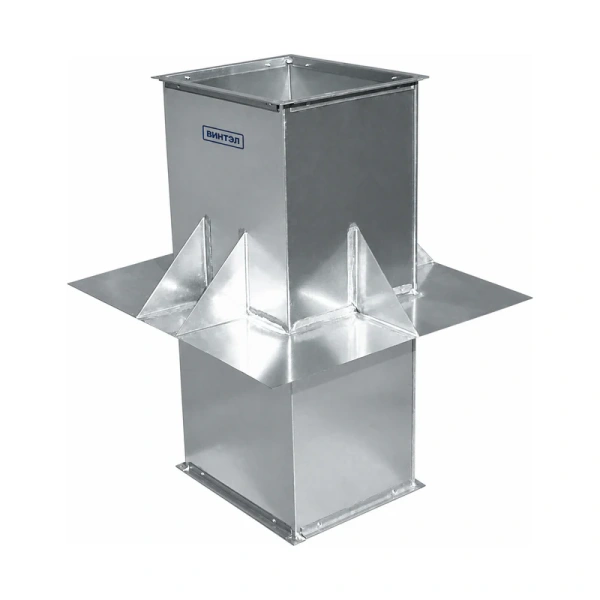

Некоторое время назад количество вариаций выполнения узлов прохода УП1 было достаточно ограниченным. Изделия изготавливались в виде элементов труб, обладающих сечениями в форме квадрата либо же круга. К ним приваривались шайбы для монтажа. Конструктивно все усиливалось за чет наличия ребер жесткости.

Узлы прохода ставились в монтажные стаканы, производящиеся из железобетона, - в особые сооружения для опоры. Их, в свою очередь, ставили на поверхности кровли. К ним добавляли специальную горизонтальную поверхность, дающую возможность размещения частей опор где угодно в независимости от градуса уклона.

Из-за активного развития частного строительства зданий разновидностей товаров, на которые подразделяются узлы прохода, появилось заметно большее число. Каждая из них отличается от прочих по своим параметрам и эксплуатационным характеристикам.

Нынешние изготовители размещают в своих каталогах такие разновидности, как:

• Модели с защитой от искр – их устанавливают в вытяжной вентиляционной системе на производстве, где происходит взаимодействие с газами, способными легко возгораться.

• Варианты, обладающие клапанами и кольцами, благодаря использованию которых собирается конденсат.

• Узлы прохода без клапана.

Наиболее простым является аппарат без наличия клапана, подходящий для установки в шахте вытяжной вентиляции. Узел прохода без клапана оптимален в случае применения с системой, функционирующей беспрерывно и не нуждающейся в постоянном регулировании.

Если нужно по надобности прикрывать отверстие, чтобы внутрь не проникал воздух низкой температуры, пока вентиляционная система отключена, потребуется клапан.

Узлы прохода, оборудованные такой деталью, оснащаются такими видами управления:

• Ручное. Подойдет для вентиляции со стабильной работой, которой не нужна частая корректировка. Оно функционирует благодаря противовесу и тросу, дающему возможность регулировки быстроты обмена воздуха внутри здания.

• Автоматическое. Осуществляется благодаря использованию электрического привода. Будет актуальным в ситуации, когда нужно время от времени изменять работу системы.

В дополнение к оборудованию может идти кольцо, позволяющее собирать конденсат.

В современных строительных процессах могут применяться комплектующие детали, произведенные из таких материалов, как металлы либо полимеры. Модели, изготовленные из пластика, позволяют заметно облегчить монтаж и сэкономить на сервисе.

Правила и особенности монтажа узла прохода вентиляции

Если планируется монтировать его собственными силами, нужно учитывать некоторые правила. Ключевые особенности, которые нужно соблюдать при установке:

На верхней части узла прохода через кровлю предусмотрен дефлектор, который выполняет защитную функцию. Он не дает птицам, мусору, влаге попасть в вентиляционные каналы.

Этапы установки узла прохода вентиляции через кровлю:

Если кровля сделана из профилированного листа или металлочерепицы, здесь нужно аккуратно делать отверстия. При использовании болгарки будет много искр, которые способны прожигать маленькие отверстия в покрытии. В результате со временем на тех местах появится ржавчина. В таком случае лучше использовать механические инструменты, которые не будут создавать искр.

Сегодня купить узел прохода через кровлю для воздуховода с нужной конфигурацией можно на сайте компании «Винтэл». На всю реализуемую продукцию предоставляется гарантия!
