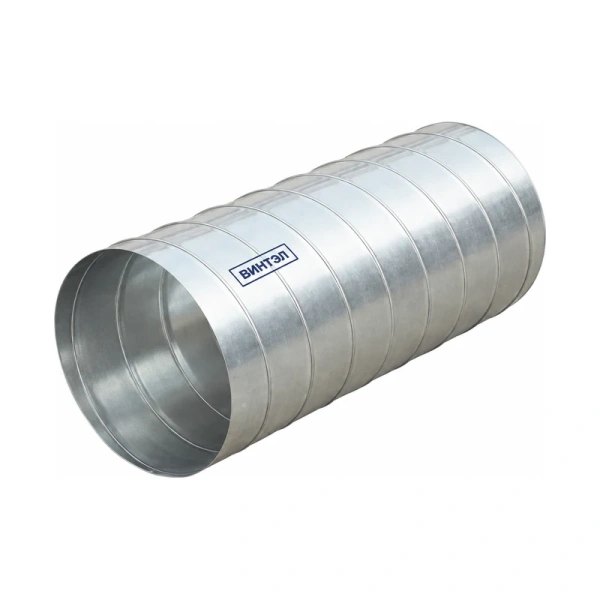

Спиральный воздуховод

Купить Спиральный воздуховод
Спиральные (спирально-навивные) воздуховоды для вентиляционных систем представляют собой трубы, изготовленные из оцинкованной стали в виде ленты (штрипс) путем замкового соединения, которое придает особую жесткость и герметичность конструкции.
Основные характеристики.
1. Прочность и долговечность: Оцинкованная сталь или нержавеющая сталь, обеспечивают жесткость и стойкость к деформациям, что гарантирует долгий срок службы воздуховодов.
2. Транспортировка воздуха: Спиральная форма воздуховодов способствует эффективной передаче воздуха, обеспечивая равномерное распределение воздушного потока в системе вентиляции.
3. Герметичность: Жесткие спиральные воздуховоды, обладают высокой герметичностью, что предотвращает утечки воздуха и оптимизирует работу вентиляционной системы.
4. Различные длины и сечения: Воздуховоды могут иметь различные диаметры и длины, что позволяет адаптировать их под конкретные потребности и требования вентиляционной системы.
5. Легкость монтажа: Жесткие спиральные воздуховоды обычно легки и удобны в монтаже, что упрощает процесс установки в системе вентиляции.
Фильтр
Диаметр D (мм)
Все
Длина L (мм)
Все
Соединение
Все
Металл
Все
Советуем
Все


Спирально шовные трубы из оцинкованной стали

Эффективность работы вентиляционной системы определяется многими факторами, главный из которых – качество используемых воздуховодов. Наиболее приемлемыми считаются оцинкованные трубы со спирально навивной конструкцией. Именно труба спирально-навивная обеспечивают минимальную сопротивляемость прохождению воздуха по системе, в связи с этим снижается нагрузка на другие компоненты структуры вентиляции. В результате приточная установка, качество и мощность вентилятора не требуют повышенных затрат на их приобретение.

Спиральные навивные воздуховоды оптимально соответствует функции беспрепятственного движения воздуха. Именно поэтому такая конструкция наиболее эффективна для системы вентиляции.

Изготовление традиционных вентиляционных спирально-навивных труб  осуществляется путем вальцевания и соединения методом сварки листов металла. Также в производстве применяется фальцевая технология.

Компания «ВИНТЭЛ» предлагает приобрести спирально навивные воздуховоды в Москве по ценам производителя.. Которая зарекомендовала себя на рынке с положительной стороны. Новая технология производства спирально-навивных воздуховодов считается прогрессивным решением для современных вентиляционных систем.

Прочная конструкция спиральных воздуховодов обеспечивается сложной обработкой наружных швов герметиком, гарантирующим отсутствие щелей. Благодаря специальным составам, тяга в воздуховодах нового поколения максимальна, продувания воздуха в щели не происходит.

Технические параметры спиральных навивных воздуховодов

Спиральные воздуховоды изготавливаются из металлической ленты, называемой «штрипсом». Диаметр изготавливаемой трубы определяет толщину штрипса (0,55–1,00 мм), применяемого при создании конструкции.

Благодаря прочности соединения швов, их дополнительной обработке, по новой технологии производят трубы до 12 метров длиной. Традиционные прямошовные воздуховоды изготавливаются значительно меньшей длины.

Преимущества воздуховодов со спирально-навивной конструкцией

Сравнение навивных воздуховодов с прямошовными и другими предшественниками демонстрирует выгоды в пользу новой технологии:

  • спиральная конструкция обеспечивает прочность и жесткость;

  • снижение себестоимости за счет экономии сырьевых затрат;

  • уменьшение уровня шума благодаря спирально-навивной конструкции и отсутствию турбулентности;

  • герметичность швов обеспечивает высокую скорость движения воздуха;

  • упрощение монтажных работ, вследствие технологии навивки ленты;

  • обслуживание спирального воздуховода и всей вентиляционной системы облегчается и не требует больших затрат;

  • возможность использования при монтаже наработанных фитингов, гомологичных соединению прямошовных труб.

Особенности спирально-навивной технологии изготовления

Производство спирального воздуховода полностью автоматизировано, поставлено на поток. Заложенная в монтажный стан металлическая лента на бобине закручивается в продольно-вытянутую спираль плотными витками. На уровне параллельных стыков края полотна ленты скрепляются фальцевым способом, придавая конструкции жесткость, герметичность.

Выполненный шов обрабатывается снаружи трубы слоем герметика, с пломбированием оставшихся щелей. Стойкая герметичность конструкции гарантирует создание турбулентных потоков без выдувания в щели, с сохранением всего объема транспортируемого воздуха.

Автоматизированная подача ленты на монтажный аппарат совершается со скоростью 60 м/мин, что создает высокую продуктивность производства и ведет к снижению себестоимости и цены на спиральный воздуховод.

Советы по монтажу

  • Зачастую спирально-навивные воздуховоды востребованы при сооружении комплексов вентилирования и кондиционирования. Выбирая именно такие изделия, требуется учитывать результаты заблаговременно произведённых расчётов, нюансы предстоящей эксплуатации. Данный тип воздуховодов запрещено использовать в системах аспирации, пневматической почты. В качестве основного соединения применяются ниппельные конструкции. Они гораздо компактнее, чем фланцевые объединения и бандажи.

  • Схема прокладки выбирается персонально. Она позволяет выяснить точное количество необходимых компонентов. Крепежи обеспечивают фиксацию воздушных каналов, которые должны собираться с максимальной степенью герметичности. После завершения монтажной и сборочной процедуры приступают к тестированию работоспособности системы.

  • Прямолинейные фрагменты спирально-навивных воздуховодов должны собираться исключительно ниппельным способом. Все ниппели требуется покрывать защитным слоем силиконового герметика. Фасонные элементы закрепляются посредством использования специальных муфт. Запрещается провисание воздушных рукавов, превышающее 4% относительно всей длины участка.

  • Фасонные детали спирально-навивных воздуховодов фиксируются не только при помощи муфт. С данной целью пользуются и хомутами, которые должны оснащаться эластичными прокладками. Интервал между крепежами необходимо строго выдерживать.

Среди остальных тонкостей монтажа спирально-навивного воздуховода выделяются следующие моменты:

  • бандажное соединение не обеспечивает полную герметичность, хотя и выполняется достаточно быстро;

  • предпочтительно соединять шпилькой и профилем, поскольку методика причисляется к наиболее профессиональным решениям;

  • шпильки с траверсой потребуются, если крепится утеплённый и изолированный от посторонних звуков воздуховод;

  • все крепежи должны оснащаться уплотнителями из резины для уменьшения вибрации и шума.

Купить спиральные навивные воздуховоды (трубы вентиляционные) в Москве по ценам компании производителя Винтэл Вы можете в нашем интернет-магазине!

Особенности эксплуатации спирально шовных труб

Изделия отличаются универсальностью, их можно использовать в быту и на производстве. Спиральные трубы устанавливаются как внутри помещений, так и снаружи. Такие воздуховоды имеют широкую сферу применения, их используют:

  • При обустройстве систем вентиляции в цехах, административных зданиях и т. д.
  • В качестве каналов для регулировки и распределения воздушных потоков.
  • Для создания приточной, вытяжной разветвленной сети вентиляции.
  • При прокладке тепловых магистралей и газопроводов. Здесь спиральные трубы служат в качестве внутреннего защитного слоя.

В интернет-магазине «Винтэл» реализуется большое количество самых разнообразных воздуховодов. Стандартная длина спиральных труб составляет 3 метра, однако если необходимы другие размеры, то изделия изготовят на заказ. Диаметр также бывает разный, он подбирается в соответствии с нуждами клиента. Все детали, которые касаются покупки спиральной трубы, можно обговорить с менеджером компании.  Для этого нужно позвонить по указанному на сайте номеру телефона.

ГОСТ

Все элементы вентиляционных спирально-навивных труб должны быть сделаны в соответствии с государственными стандартами. Для их изготовления используется оцинкованная листовая сталь. Она в обязательном порядке должна соответствовать установленным ГОСТам. Стандарты зависят от условий эксплуатаций металлических изделий. Например:

  • Если в вентиляционной системе циркулирует воздух, влажность которого составляет не более 60%, а температура его не превышает +80 градусов Цельсия, в данном случае будет использоваться оцинкованная сталь по ГОСТу 14918-80. Толщина металла будет составлять 0,5-1 мм.

  • В системах вентиляции, где воздух или газ прогревается до +500 градусов Цельсия, при этом он содержит химические вещества, воздуховоды изготавливаются из жаростойкой, антикоррозийной стали. Металл в данном случае изготавливается по ГОСТу 5632-72.

Компания «Винтэл» реализует воздуховоды различных типов, выбор зависит от условий эксплуатации. Все изделия, представленные в каталоге интернет-магазина изготовлены согласно ГОСТам. У предприятия есть сертификаты качества и соответствия на каждую партию изделий. Сегодня купить спирально-навивной воздуховод можно буквально за пару кликов.
